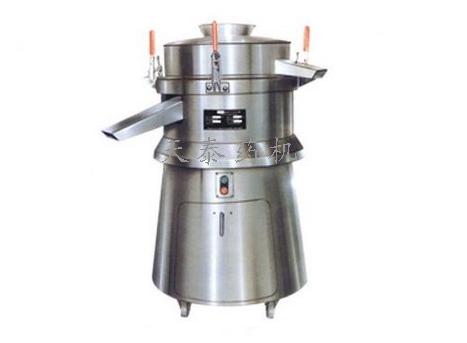

旋振筛 |
|
|
产品型号:S Z X 系 列 |
概 述
|
本机使用了橡胶避振器组件,取代了国内历久使用的金属弹簧,外表和内部接触原料分用不锈钢制造,广泛用于医药、食品、化工等行业的颗粒、片状、粉状等物料过筛检查的理想设备,运行时下部机体坐无震动,噪音小、电耗低、无粉尘、效率高、拿动、清洗、维护保养方便。本机为双层筛三出口,一层双出口、一层单出口,四个系列,二十个品种。 |
构造和原理 |
振动筛由进料斗筛网部,机芯振动部、机体座、三大部分组成,机体座内部是转动及振动部位,避振器组件通过上下三套固定,(即振动盘与机体座内部连接)可调节的偏心重锤随着驱动马达而转动,产生离心力,通过避震器控制,从而达到需要的工作性能。 |
调 节 器 |
重锤调节器由上、下二部分组成,在底部重锤上有一个清楚的刻度盘,根据生产所需调节重锤的角度,就能得到理想的振幅和振动,当重心偏心角等于零是,筛面运动是单线旋转运动,没有垂直振幅,偏心角的作用是产生垂直振幅和旋转运动,使筛子内物料具有旋涡效果,需调节下部重锤时,只要把机体座上活动门打开即可调节。 重锤调节器和振幅调节范围1mm-6mm,按旋转角度如下: |
旋转角度 |
振幅 |
旋转角度 |
振幅 |
0º |
6mm |
70º |
2mm |
45º |
4mm |
80º |
1.5mm |
60º |
3mm |
90º |
1mm | |
主 要 技 术 参 数 |
型号 |
生产能力 Kg/h |
过筛目数 |
电机功率 kw |
转速 r/min |
出 口 高 度 |
外 型 尺 寸 |
净重 |
上H3 |
中H2 |
下H1 |
L×W×H |
kg |
SZX-315 |
≥130 |
2-400 |
0.55 |
1400 |
780 |
720 |
585 |
540×490×1040 |
100 |
SZX-400 |
≥200 |
2-400 |
0.75 |
1400 |
885 |
760 |
620 |
680×600×1100 |
120 |
SZX-500 |
≥320 |
2-400 |
1.1 |
1400 |
1080 |
950 |
760 |
880×780×1350 |
175 |
SZX-630 |
≥500 |
2-400 |
1.5 |
1400 |
1140 |
980 |
820 |
1000×780×1420 |
245 |
SZX-800 |
≥800 |
2-150 |
1.5 |
1400 |
1160 |
990 |
830 |
1150×1050×1500 |
400 |
SZX-1000 |
≥1100 |
2-150 |
1.5 |
960 |
1200 |
1050 |
850 |
1400×1250×1500 |
1100 |
SZX-1200 |
≥1400 |
2-120 |
1.5 |
960 |
1200 |
1030 |
830 |
1650×1450×1600 |
1300 |
SZX-1500 |
≥1900 |
2-120 |
2.2 |
960 |
1180 |
1000 |
800 |
1950×1650×1650 |
1600 |
SZX-2000 |
≥2500 |
2-120 |
2.2 |
960 |
1100 |
900 |
700 |
2500×1950×1700 |
2000 | “注”上表生产能力,以100目过筛工业玉米粉为准 | |
